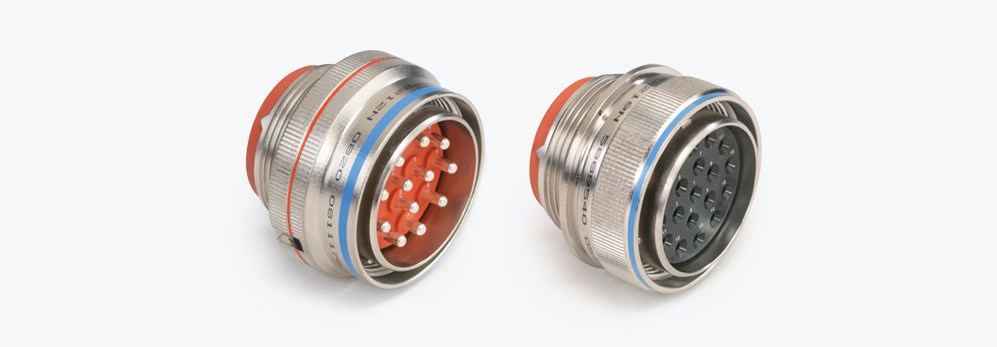

Amphenol MIL-DTL-83723 Serisi Konnektörler

Ürün Açıklaması: MIL-DTL-83723 serisi, orta boyutta, çevresel koşullara dayanıklı dairesel konnektör sınıfında kullanıcılara geniş seçenekler sunar. Bayonet (süngü), dişli (threaded) ve hızlı ayırma (quick-disconnect) olmak üzere üç farklı kilitleme stili seçeneği sunan bu ailenin çok yönlülüğü; onu uçaklardaki panel montajı, kutu montajı ve kablodan kabloya (line-to-line) uygulamalarda giderek daha popüler hale getirmektedir. Genel amaçlı çevresel dayanıklılık gereksinimleri için bu konnektör ailesi, geniş bir arabağlantı çözüm yelpazesi sağlar.

Özellikler ve Avantajlar:

• Çalışma Gerilimi: Deniz seviyesinde 600 VAC (RMS) değerine kadar önerilen çalışma gerilimi.

• Tam Çevresel Sızdırmazlık: Bireysel kontak contaları, her pinin çevresinde yükseltilmiş bariyerlere sahip silikon elastomer arayüz contası, gövdeden gövdeye (shell-to-shell) conta ve insert-gövde contası ile eksiksiz yalıtım sağlar.

• Kablo Uyumluluğu: Konnektörün arkasındaki üç boğumlu (triple-webbed) grommet tasarımı sayesinde, geniş bir kablo çapı aralığında sızdırmazlık garanti edilir.

• Güvenli Somun Tasarımı: Sabit (captive) bağlantı somunu kurcalamayı/yetkisiz müdahaleyi önlerken, azaltılmış rampa açısı daha kolay eşleşme (mating) sağlar.

• Kontak Yapısı: 12, 16 ve 20 boyutlarında, arkadan serbest bırakmalı (rear release) krimp SAE AS39029 kontakları içerir.

• Devre Seçenekleri: 2'den 61 devreye kadar kontak dizilimlerini destekler ve kontak işlemleri için standart, askeri onaylı plastik el aletlerini kullanır.

• Güvenli Montaj: Kontakların konnektörün arkasından takılıp sökülmesi, ön kısımdaki sızdırmazlık özelliklerini etkileyebilecek hasarları önler.

• Dayanıklı Grommet: Yırtılmaya dayanıklı elastomerden üretilen grommetler, çok çeşitli sıvılara maruz kaldığında bozulma yaşamaz.

• Soket Koruması: İnsertin kapalı girişli soket tarafı, belirli sınırlar dahilinde bükülmüş bir pini kabul edebilecek şekilde bir giriş pahına (lead-in chamfer) ve sert bir yüzeye sahiptir.

• Versiyon Çeşitliliği: Hem MS (Askeri Standart) hem de Ticari versiyonları mevcuttur.

• Konumlandırma: Alternatif anahtar pozisyonlama (alternate positioning) seçenekleri bulunur.

• Gövde ve Kaplama: Siyah eloksal, kadmiyum veya elektriksiz nikel kaplama seçeneklerine sahip alüminyum gövdeler mevcuttur. Ayrıca pasifleştirilmiş paslanmaz çelik gövde seçeneği de sunulmaktadır.

Detaylı bilgi için info@adozmuhendislik.com adresine mail iletebilirsiniz.
