Ürün Açıklaması

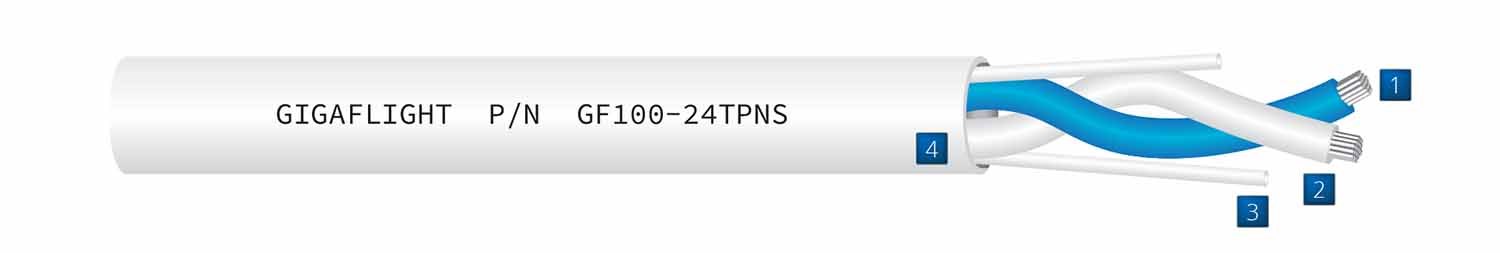

1-ÇİFTLİ EKRANSIZ 100Ω 10/100BASE-T KABLO
GIGAFLIGHT GF100-24TPNS; ekransız bir kablonun kurulum gereksinimlerini karşıladığı Uçak İçi Eğlence sistemleri (IFE) için tasarlanmış, 100Ω Yüksek Hızlı, Tek Bükümlü, Veri Çifti Kablosudur. Bu kablo; ekransız bir veri çiftinin kullanılabileceğinin belirlendiği RS422, RS485, NTSC/PAL ve RS170 veri ve video uygulamalarında kullanılır.
GF100-24TPNS, yaygın olarak kullanılan PIC E60224 modeline lazer markalamaya uygun bir alternatiftir ve gümüş kaplı yüksek mukavemetli bakır alaşımı (SPHSCA*) iletkenin sağladığı ek avantajlara sahiptir. Yeni ekransız Bükümlü Çift Kablo kullanıcıları; azaltılmış ağırlık ve boyut, daha fazla esneklik, daha küçük bükülme yarıçapı, çok daha düşük maliyet ve kısaltılmış kurulum süresi avantajlarından yararlanacaktır!
*SPHSCA, 24 gauge iletken; SAE Uluslararası Havacılık Standardı AS50881'in 3.8.8 paragrafında belirtilen "Bir kablo takımında (harness) 24 gauge kabloların kullanımı, minimum 20 lbs kopma mukavemetine sahip kablolarla sınırlandırılacaktır" gerekliliğini karşılar.
Environmental & Mechanical Properties
Outer Diameter in (mm):0.10 (2.54)
Weight lbs/1000ft (kg/1000m):7 (10.42)
Operating Temperature:-55°C to +200°C
Minimum Bend Radius in (mm):0.60 (15.24)
Electrical Properties
Impedence Ω:100
Capacitance pF/ft (m):14.5 (47.6)
VOP:70%
DC Resistance Ω/1000ft (m):28.5 (93.5)
Dielectric Voltage Rating kV RMS:1.5
Attenuation (+25°C)
Frequency MHzdB/100 ft (m)
102.4 (7.9)
1008.0 (26.3)
Compare GIGAFLIGHT Cables
GIGAFLIGHT P/NPIC P/NCarlisle P/N
GF100-24TPNSE60224*--
